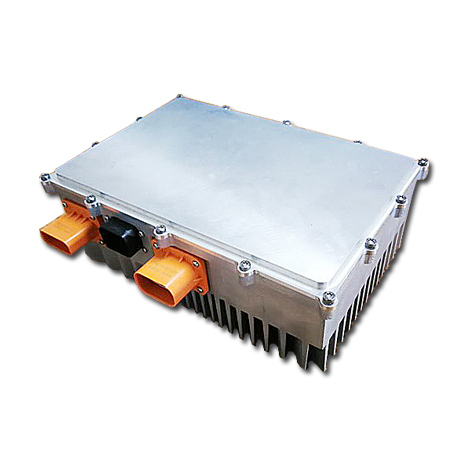

OBC6.6KW_Trend

产品说明/Product introduction

主要特点	Characteristics

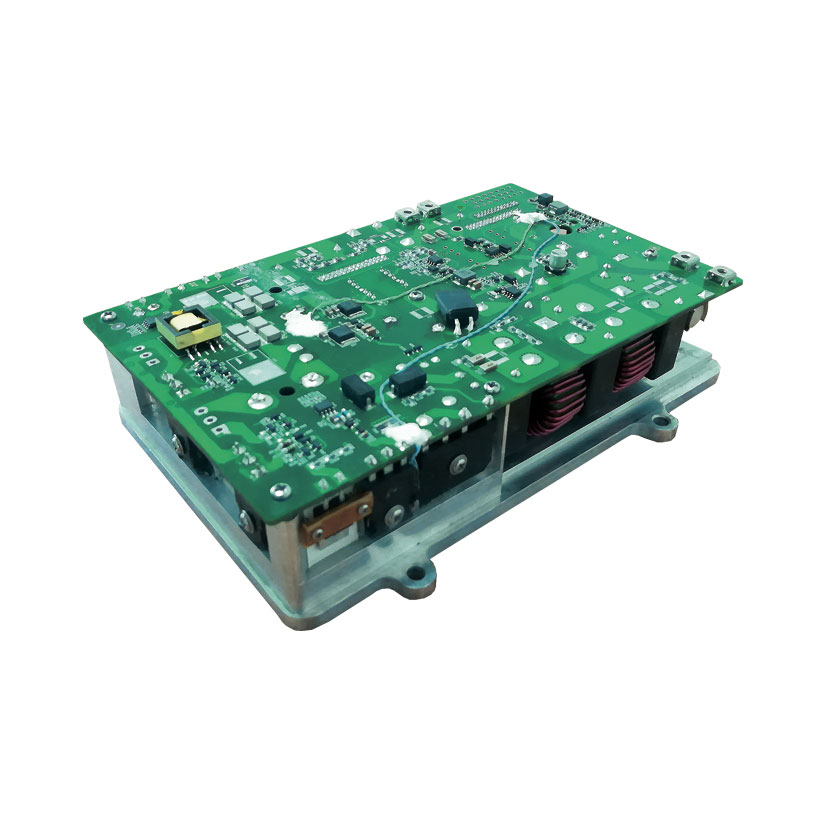

由两个3.3kW模块并联而成，技术成熟可靠全网输入电压范围85~270V 宽输出电压范围：200~430V 90%以上部件为汽车级满足ISO26262 ASIL B 安全等级全数字控制环路水冷或者风冷可定制可提供模块满足IP67/IP6K9K防护等级全功能保护：输入过压欠压，输出过压欠压，输出过流，短路，过温保护等一体化散热技术产品体积小，重量轻，厚度薄 EMC满足CISPR22,CISPR25,QC/T 895要求可选配网络管理，Autosar架构模块化设计，缩短产品研发周期	Global input: 90~265V Widely output：220~430V 90% Automotive components。 Fulfill ISO26262 ASIL B Digital control loop Air cool or water cool IP67/IP6K9K Full protection：OVP，UVP，OCP，SC，OTP etc。 Integrated heat dissipation technology Low size, low profile EMC compliant with CISPR22,CISPR25,QC/T 895。 Network management, Autosar (optional) Modular design.

产品参数/Production parameters

类别/category	技术指标名称/Items	规格范围/Specification
性能要求 Electrical parameter	输入电压范围/Input voltage range	85Vac -270Vac
	输入频率/Input frequency	45～65Hz
	功率因数/Power factor	>0.99 @ 360V, 50-100% load
	交流输入电流/Input current	Max. 32A
	交流输入冲击电流/Input rush current	Max. 10Arms
	直流输出电压/Output voltage	220V - 430V
	低压输出/Output voltage(LV)	Max. 22A
	输出功率/Output power	12V
	高压输出电压误差/Tolerance of output voltage	Max. 6600W
	纹波/Ripple of output voltage	±1%
	高压输出电流误差/Tolerance of output current	2%
	交流输入电压检测精度/Accuracy of input voltage	±0.3A @ 12A output
	待机功耗/Power dissipation @shut down	±1%
	效率/Eff.	<5mW
	输出过冲/Overshoot of output voltage	>93 @ 360V, 50-100% load
	输出电压上升时间/Rise time	<10%
	电磁兼容性能EMC/EMC	IEC61000,CISPR 25，CISPR22
功能要求 Function	保护功能/Protection	Yes
	限压功能/Voltage controllable	Yes
	限流功能/Current controllable	Yes
	通讯功能/CAN	Yes
	软件升级/SW flash	Yes
安规/Safety	安全等级/Safety	ISO 26262 ASIL B
设计寿命/Design life	设计寿命/Design life	10年30万公里/10Years or 300k km

On board charger
